Mire jó egy diagram, ha nem dísz?

Egy tárgyalóban valaki kivetít egy hálózati ábrát. A dobozok egyenesek, a nyilak fegyelmezettek, a színek összeillenek. Néhány percig mindenki úgy érzi, hogy végre látszik a rendszer. Aztán megszólal az, aki naponta dolgozik benne, és rámutat két doboz közötti üres helyre: valójá...

A szép ábra veszélyesen megnyugtató

Egy tárgyalóban valaki kivetít egy hálózati ábrát. A dobozok egyenesek, a nyilak fegyelmezettek, a színek összeillenek. Néhány percig mindenki úgy érzi, hogy végre látszik a rendszer. Aztán megszólal az, aki naponta dolgozik benne, és rámutat két doboz közötti üres helyre: valójában ott történik a munka fele. E-mailben, telefonon, kerülő megállapodásokkal, személyes emlékezetből. Az ábra esztétikailag kész volt. A rendszerleírás még nem.

Ez a különbség azért fontos, mert a diagram erős bizalmi tárgy. A mondatnál gyorsabban ad át szerkezetet, és gyakran akkor is áttekinthetőnek látszik, amikor az alapjául szolgáló döntések nincsenek tisztázva. A rendezett látvány képes kölcsönadni a saját koherenciáját annak, amit ábrázol. Egy kusza folyamat szép rajza ettől még kusza folyamat marad; csak nehezebb észrevenni rajta, hol kusza.

A diagram akkor végez értelmes munkát, ha megmutat egy viszonyt, amelyet szövegben körülményes lenne követni. Időt, irányt, arányt, függést, visszacsatolást, felelősséget vagy hiányt. A dekoráció ezzel szemben hangulatot ad, rangot jelez, kitölti az üres helyet. Ezzel sincs önmagában baj. A probléma ott kezdődik, amikor egy díszítő forma elemzési bizonyítékként kezd viselkedni.

A diagram a válogatás pillanatában kezd állítani.

Amit felrajzolunk, és amit kihagyunk

Minden ábra eldönti, miből lesz elem. Egy szervezeti diagram személyeket, szerepköröket vagy egységeket rajzolhat. Egy útvonalterv állomásokat, távolságokat, menetidőt vagy átszállási terhet. Egy kockázati mátrix valószínűséget és hatást, miközben az érintettek számát, a visszafordíthatóságot vagy az eloszlás igazságosságát esetleg egyáltalán nem mutatja.

Ez nem feltétlenül hiba. Ha mindent ugyanabba a képbe próbálunk bepréselni, megszűnik az olvashatóság. A vizuális modell szükségképpen szelektál. Jacques Bertin grafikai szemiológiája éppen azt tette vizsgálhatóvá, hogy a pozíció, méret, forma, irány és szín eltérő típusú különbségeket és kapcsolatokat képes közvetíteni [1]. A kérdés ezért nem az, hogy az ábra teljes-e. A kérdés az, hogy a céljához képest mit hagy ki, és a kihagyás milyen következtetést tesz túl könnyűvé.

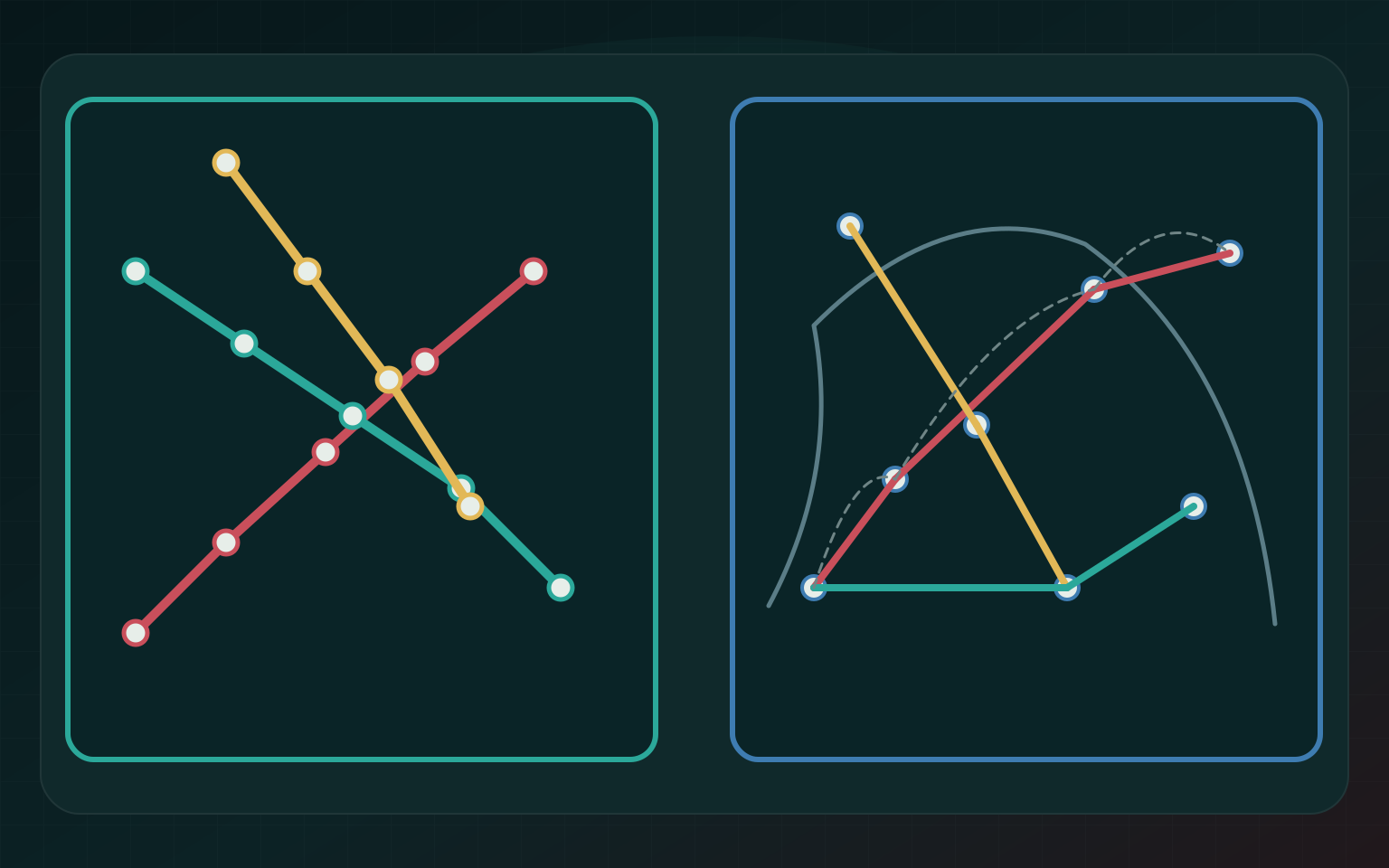

Egy metrótérkép például torzíthatja a földrajzi távolságot, miközben kiválóan mutatja az átszállási kapcsolatokat. Ez vállalható csere. Ugyanez a torzítás rossz döntés lenne, ha gyaloglási időt vagy városrészek tényleges térbeli viszonyát akarjuk megbecsülni. Az ábra minősége nem választható el a használati helyzettől.

Ugyanaz a számsor más képpé rendezve más kérdést tesz könnyen feltehetővé.

Ugyanaz az adat, három eltérő történet

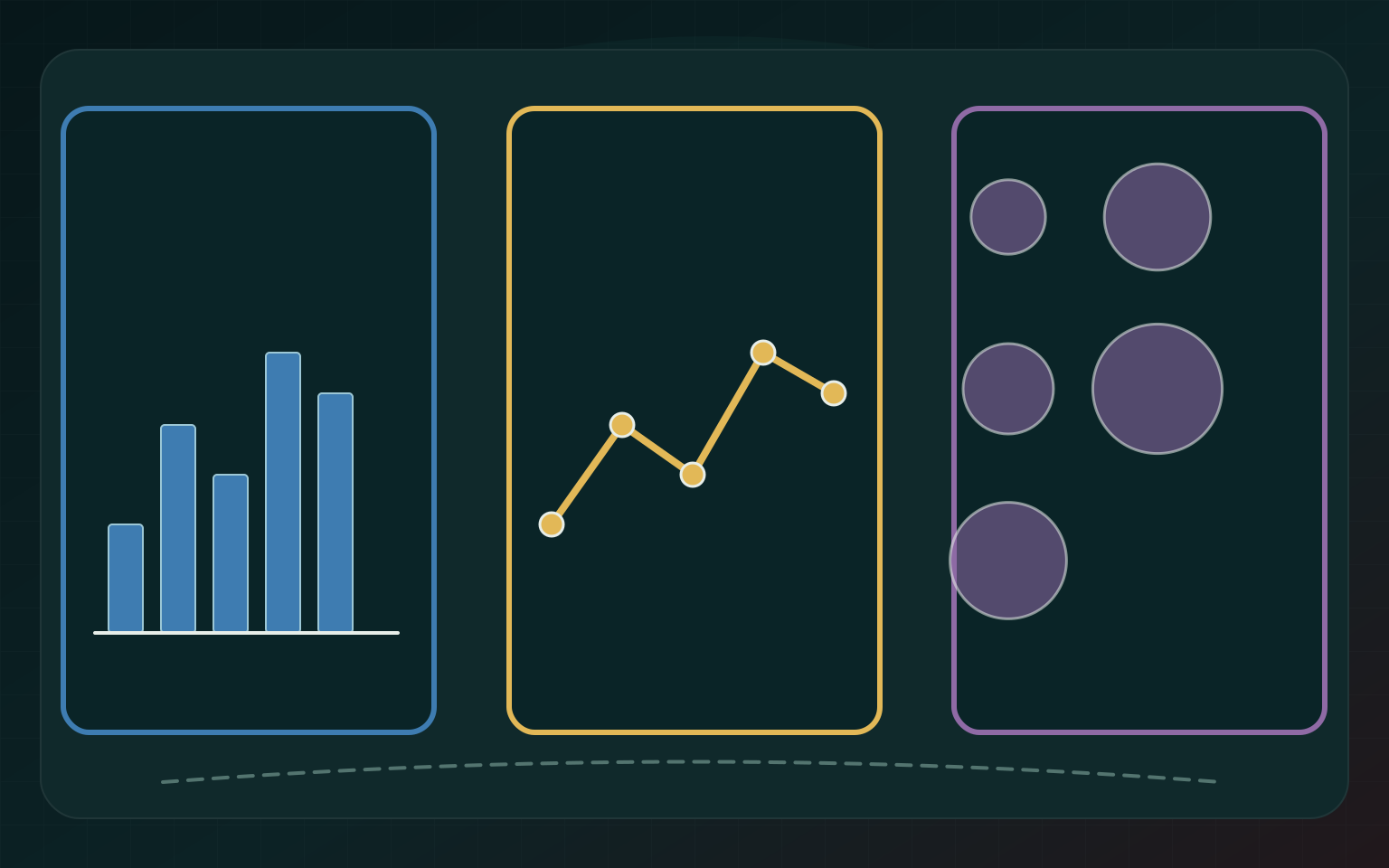

Tegyük fel, hogy öt év teljesítményét kell bemutatni. Egy oszlopdiagram a különbségek nagyságát emeli ki. Egy vonaldiagram a változás irányát és ritmusát. Egy kördiagram ugyanebből az anyagból többnyire rosszul használható, mert az időbeli sorrendet részek arányává alakítja. Az adat nem változott meg, a vizuális kérdés igen.

Cleveland és McGill kísérleti munkája arra mutatott rá, hogy az emberek bizonyos grafikai kódolásokat - különösen a közös tengelyen elhelyezett pozíciót - pontosabban hasonlítanak össze, mint például a területet vagy a színtelítettséget [2]. Ebből nem következik, hogy minden jó ábra oszlopdiagram. Az viszont igen, hogy a látványos forma és a pontos összehasonlíthatóság két külön követelmény.

A háromdimenziós oszlop gyakran több perspektívát ad, mint információt. A színátmenet lehet elegáns, miközben eltakarja, hogy a kategóriák között nincs mérhető sorrend. A vastag nyíl sürgősséget sugallhat ott, ahol csak adatáramlást kellett volna jeleznie. Ezek apró grafikai döntéseknek látszanak, de a befogadó figyelmét észrevétlenül rendezik át.

A jó diagram nem semleges abban az értelemben, hogy ne választana nézőpontot. Ellenőrizhető abban az értelemben, hogy a választását össze lehet vetni a feladattal.

A kapcsolat rajza nem a kapcsolat oka

Egy hálózati ábrán két csomópontot összeköt egy vonal. A szem gyorsan kapcsolatot lát, majd könnyen okságot is sejt. Pedig a vonal jelenthet kommunikációt, jogi függést, technikai adatkapcsolatot, statisztikai együttjárást vagy pusztán azt, hogy a készítő ugyanabba a kategóriába sorolta a két elemet.

Az egyik leggyakoribb vizuális rövidzár az, amikor a reláció típusa eltűnik a reláció rajza mögött. Minden nyíl hasonló, ezért minden kapcsolat hasonló súlyúnak látszik. Egy ténylegesen kötelező folyamat, egy gyakori informális egyeztetés és egy elméletileg lehetséges útvonal ugyanazzal a vonallal szerepel. A kép rendezett; a jelentése összecsúszott.

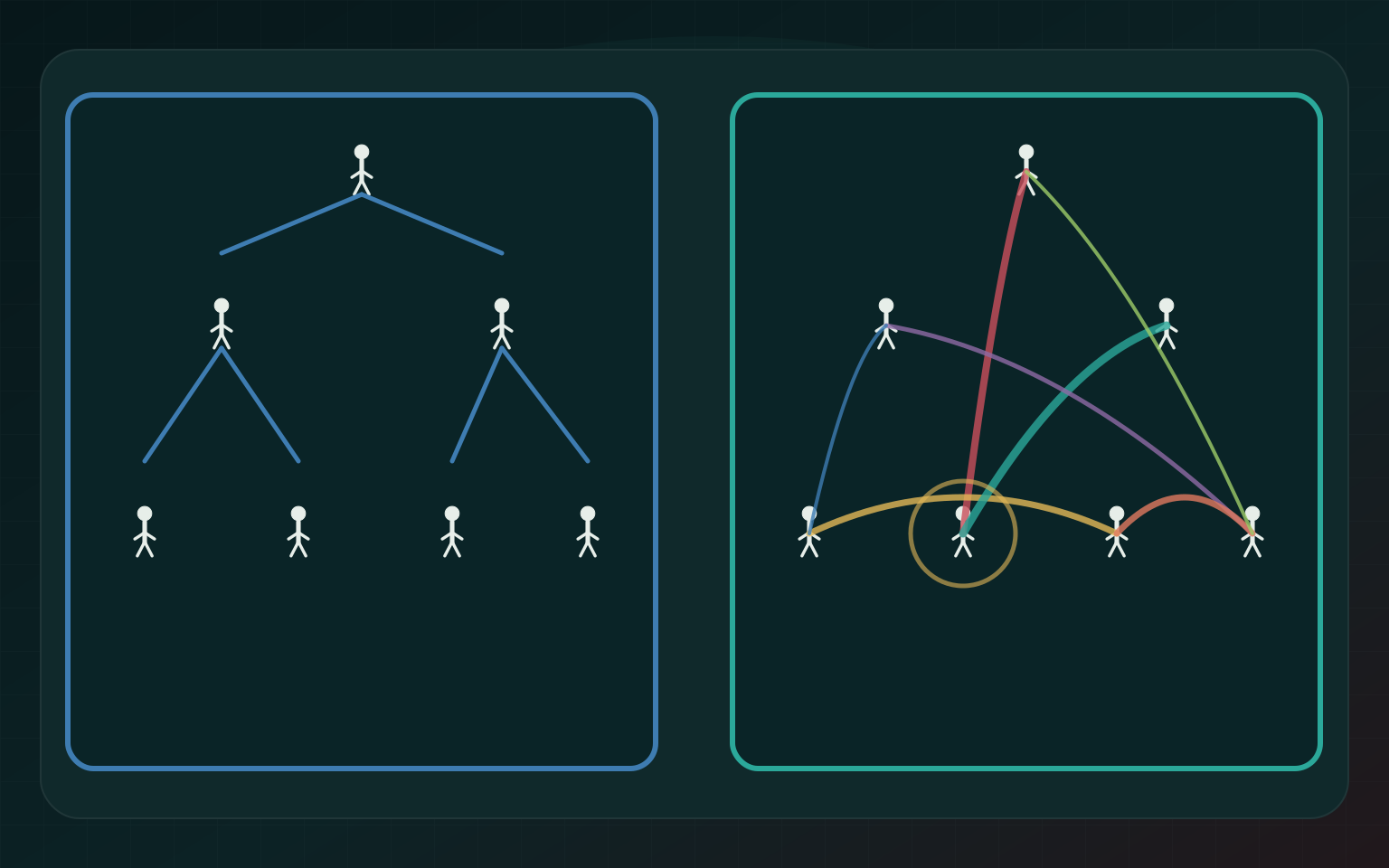

Egy szervezeti ábra jó példa erre. A hivatalos alá-fölérendeltséget általában tisztán mutatja. Azt már kevésbé, hogy kitől kér mindenki tényleges segítséget, hol áll meg egy döntés, ki viszi át a szervezeti határon az információt, és melyik szerepkör működik csak azért, mert egy konkrét ember fejében összeérnek a részletek. Ha ezek számítanak a vizsgált problémában, külön réteget vagy külön ábrát igényelnek.

A kapcsolatot felrajzolni könnyű. A kapcsolat státuszát tisztázni sokkal több munka.

A hiányzó útvonalak

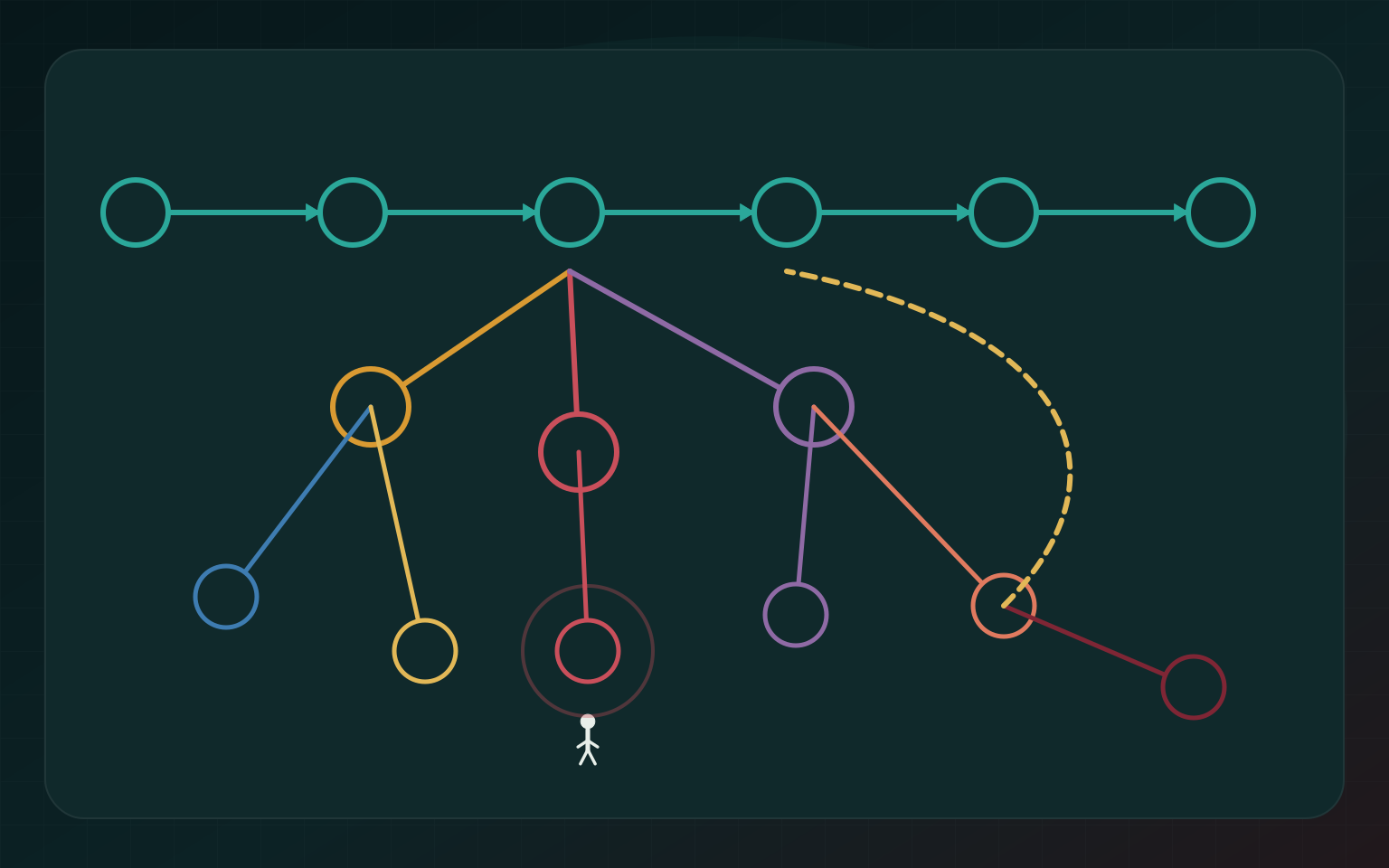

A folyamatábrák különös optimizmussal viseltetnek a rendes eset iránt. Elindul a kérés, megtörténik az ellenőrzés, megszületik a döntés, lezárul az ügy. A valóságban a kérelem hiányos, az adat ellentmondásos, a jogosultság vitatott, a külső szolgáltatás nem válaszol, az érintett nem érti a döntést, vagy olyan eset érkezik, amelyet a kategóriák egyikébe sem sikerül tisztán elhelyezni.

Ha az ábra csak a sikeres főágat mutatja, a kivétel nem egyszerűen lemarad róla. Láthatatlanná válik az a kapacitás is, amely a kivétel kezeléséhez kell. Az emberi felülvizsgálat, a panasz, az újranyitás, a visszagörgetés, az adatjavítás és a felelősségi átadás sok rendszerben költségesebb, mint a normál út. A képen mégis gyakran egy apró oldalsó nyíl jelöli őket, vagy az sem.

A hiány ezért információ. Egy üres hely azt jelezheti, hogy a kapcsolat nincs, de azt is, hogy nem vizsgáltuk, nem dokumentáltuk, nem akartuk felrajzolni, vagy egyszerűen nem fért rá. A jó ábra ezt a bizonytalanságot nem oldja fel hangtalanul.

Egy diagram akkor válik igazán hasznossá, amikor a kivételek próbára teszik; ettől erősödik vagy törik el.

Az esztétikai koherencia csapdája

Edward Tufte munkái következetesen bírálták azokat a grafikai elemeket, amelyek vizuális zajt termelnek anélkül, hogy az adatértelmezést segítenék [3]. Ezt az elvet könnyű úgy leegyszerűsíteni, hogy a minimalista ábra automatikusan őszinte. Nem az. A fölösleges díszítés eltávolítása javíthatja az olvashatóságot, de a hibás kategóriát, a torz tengelyt vagy a kihagyott érintettet nem javítja meg.

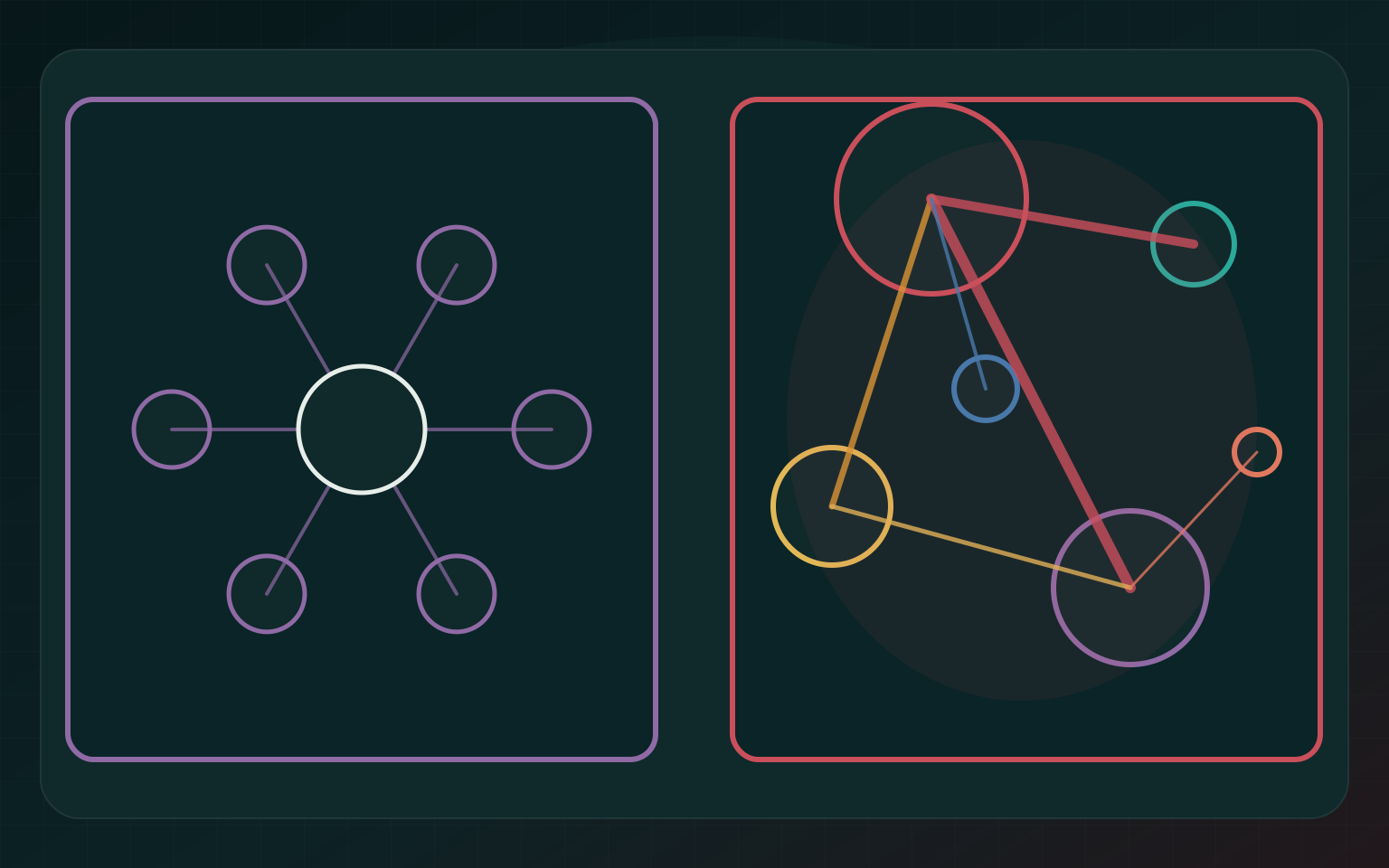

A félrevezető ábra gyakran kifejezetten elegáns. Szimmetrikus architektúrát mutat egy aszimmetrikus rendszerről. Egyforma méretű dobozokba rendezi az eltérő hatalmú szereplőket. Tiszta körfolyamatot rajzol oda, ahol a visszacsatolás csak papíron működik. Egy kiegyensúlyozott színpár pedig azt sugallja, hogy két kockázat egyenrangú, miközben az egyik ritka és javítható, a másik pedig tartós és széles körben terül szét.

Alberto Cairo a funkcionális információgrafikát olyan eszközként írja le, amelynek formája a feladathoz, a közönséghez és az értelmezési célhoz igazodik [4]. A funkció itt nem puszta használhatóság. Azt is jelenti, hogy a kép ellenáll a saját szépségének: nem engedi, hogy az esztétikai rend erősebb állítást tegyen a rendszer rendezettségéről, mint amennyit az adatok elbírnak.

A szép diagram lehet pontos. A pontosságát azonban nem a szépsége bizonyítja.

Mikor segít valóban?

Egy diagram értéke többféle munkában mérhető. Segíthet gyorsan észrevenni, hogy egy döntési láncban túl sok minden függ egyetlen szereplőtől. Megmutathatja, hogy két látszólag különálló panasz ugyanahhoz a háttérfolyamathoz vezet. Láthatóvá teheti, hogy a rendszer normál esetben rövid, de a kivételeknél visszafordíthatatlanul elágazik. Vagy éppen azt, hogy az adatokból hiányzik az a dimenzió, amelyről a vita valójában szól.

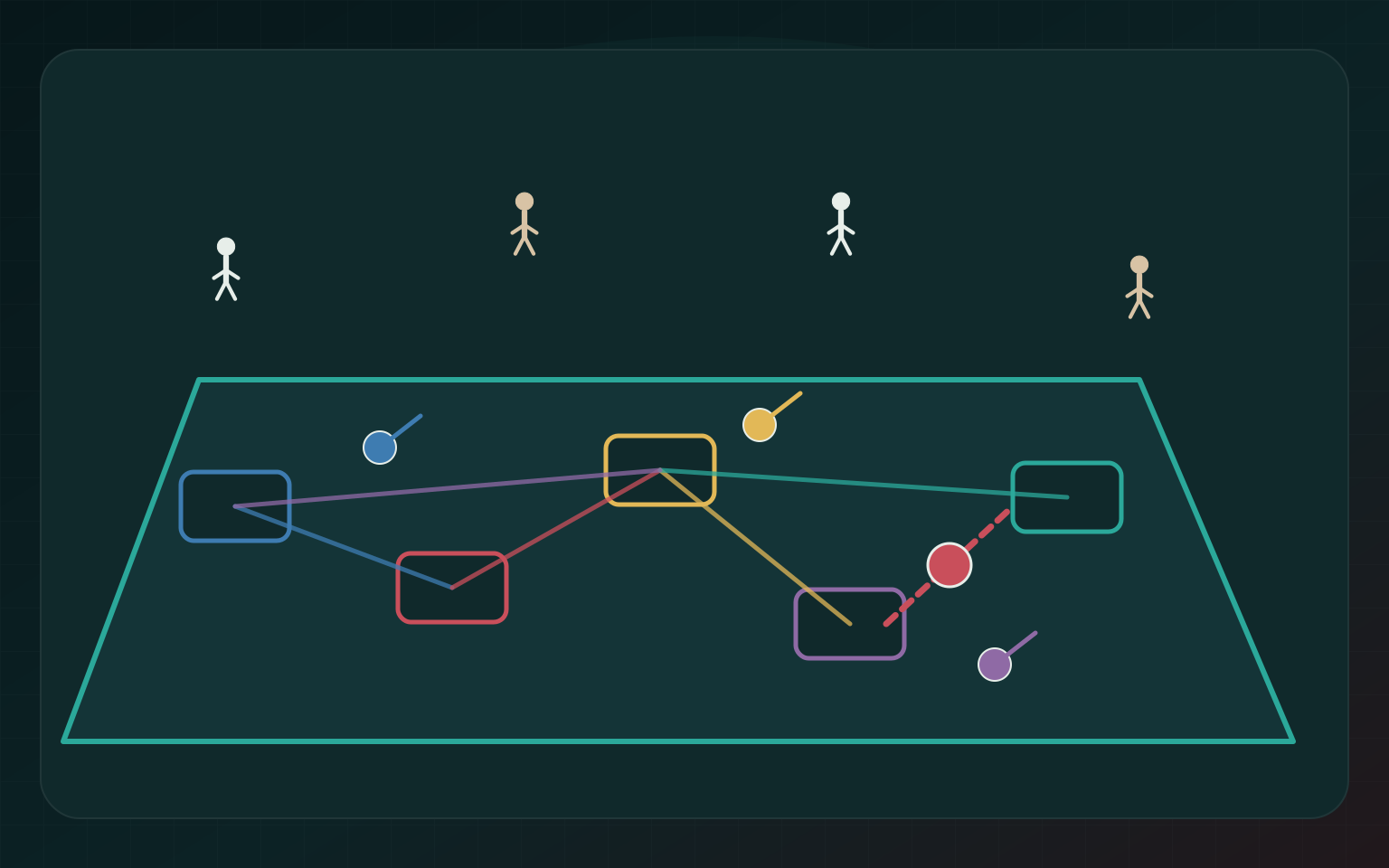

Ehhez a rajzot vizsgálati felületként kell használni, túl a bemutatóeszköz szerepén. Tamara Munzner vizualizációs kerete külön kezeli a feladatot, az adatot, a vizuális kódolást és az algoritmikus megvalósítást [5]. Ez a bontás józan emlékeztető: a technikailag hibátlan ábra is lehet rossz válasz egy rosszul azonosított kérdésre.

A közös munka során ezért érdemes az ábrát megterhelni. Mi történik, ha az egyik kapcsolat megszűnik? Melyik nyíl tény, melyik feltételezés? Hol jelenik meg az idő? Melyik elem mérete jelent valódi mennyiséget, és melyik csak elrendezési kompromisszum? Mi nincs rajta, pedig a döntéshez szükséges lenne? Az ilyen kérdések nem esztétikai hibakeresések. A modell határát teszik láthatóvá.

A diagram jó esetben pontosabbá teszi, hogy min vitatkozunk, és nyitva hagyja a beszélgetést.

A Fraktál Dialektika és a vizuális sűrítés határa

A Fraktál Dialektika szemléleti terében a diagram azért hasznos, mert egyszerre több kapcsolatot képes jelen tartani. Megmutathat egymással ütköző célokat, eltérő időléptékeket, visszacsatolást és olyan következményt, amely egy lineáris mondat végén könnyen elveszne.

Ebből nem következik, hogy az FD egyetlen ábrába rajzolható. Egy vizuális leképezés mindig kiválaszt bizonyos relációkat, másokat háttérbe tol, és egy adott kérdéshez igazítja a nézőpontot. Ha a kép túl közel kerül a belső módszer teljes leírásához, egyszerre válhat olvashatatlanná és indokolatlanul árulkodóvá. A publikus diagram feladata ezért a probléma láthatóvá tétele, nem a teljes operatív rendszer kiadása.

Ez a határ nem gyengeség. A térkép attól használható, hogy nem próbál azonos lenni a területtel. A felelőssége abban áll, hogy világosan jelezze, milyen útra készült.

A jó diagram utóélete

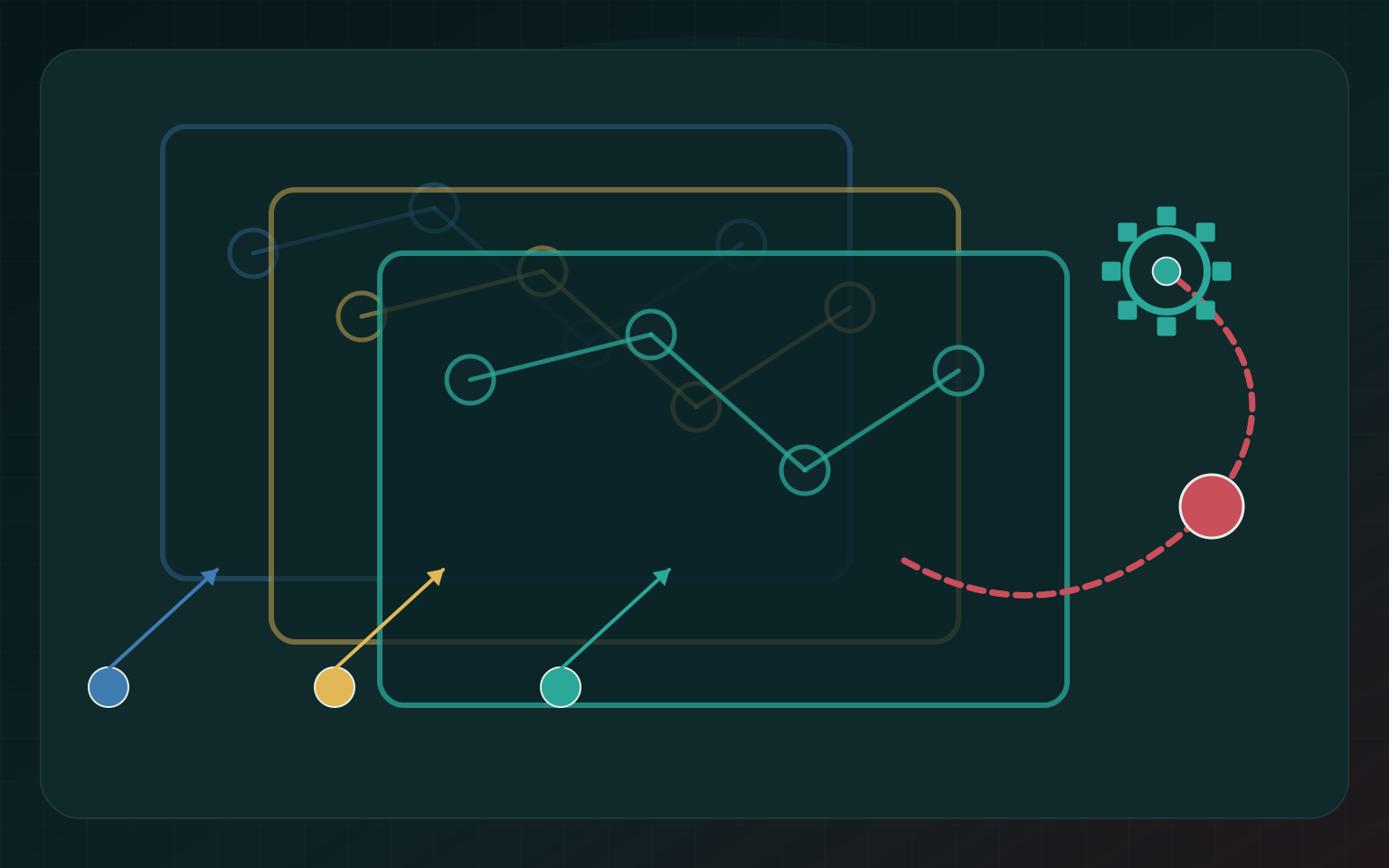

Egy diagram elkészítésekor könnyű azt hinni, hogy a munka a kép exportálásával véget ér. Valójában ott kezdődik az ellenőrzés érdekesebb része. Más szereplők más hiányokat fognak észrevenni. A rendszer változik. Egy korábban kivételes útvonal gyakorivá válik. A színkód jelentése elfelejtődik, a doboz neve megmarad, miközben a mögötte lévő felelősség átalakul.

A jó ábra ezért verziózható, vitatható és javítható. A forrása visszakereshető. A jelölései megmagyarázhatók. A nézője el tudja különíteni benne az adatot, a szerkesztői döntést és a feltételezést. Ha egy változtatás után már nem ugyanazt mutatja, ezt nem a vizuális folytonosság kedvéért rejti el.

A diagram akkor több dísznél, amikor ellenőrizhetővé teszi, hol és miért rendeztük el úgy a gondolkodást; a rendezettség látványa önmagában kevés.

Hivatkozások

[1] Bertin, Jacques (1983): Semiology of Graphics: Diagrams, Networks, Maps. University of Wisconsin Press. Eredeti francia kiadás: 1967.

[2] Cleveland, William S.; McGill, Robert (1984): “Graphical Perception: Theory, Experimentation, and Application to the Development of Graphical Methods.” Journal of the American Statistical Association, 79(387), 531-554.

[3] Tufte, Edward R. (1983): The Visual Display of Quantitative Information. Graphics Press.

[4] Cairo, Alberto (2012): The Functional Art: An Introduction to Information Graphics and Visualization. New Riders.

[5] Munzner, Tamara (2014): Visualization Analysis and Design. CRC Press.
